專利號：ZL201410577543X

  隨著我國經濟的飛速發展，各行各業對鋁材的需求急劇增加，特別是航空航天產業對鋁材提出了更高的要求，全國各地新建及改擴建熔鋁爐的數目大幅上升，因而鋁熔化爐不斷在多型化、功能化、同時對熔池澆注料提出了更加嚴格的要求。750℃鋁液的粘度為0.104Pa.s,與20℃時水的粘度（0.10Pa.s)差不多，具有較強的滲透性，且鋁水的化學侵蝕作用強烈地影響著內襯的損毀使用壽命。

  另外氣體和揮發組份向耐火內襯中的擴散在一定程度上影響著內襯的損毀。而且熔池在清渣和加料過程會受到鋁渣或原材料的沖擊,進而對熔鋁爐內襯產生一定影響，甚至造成破壞。此外在對鋁熔化加工過程中，部分鋁液會粘結在內襯上形成爐瘤，爐瘤對生產危害極大，它不僅破壞爐的正常內形，縮小其有效容積，還會破壞正常爐操作及縮短其壽命。

  有鑒于此，我公司發明了具有強度高、不粘鋁、抗鋁滲透、抗鋁渣侵蝕的“抗滲透秔侵蝕鋁熔化爐熔池澆注料”，產品成功應用于北京航空材料研究院、北京佩特來電機、恩布拉科北京雪花壓縮機、中信渤海鋁業、江西贛州鋁業、北京北方車輛廠、北京市四達新興機電技術發展中心等多臺熔化爐及保溫爐上，產品受到用戶的一致好評。

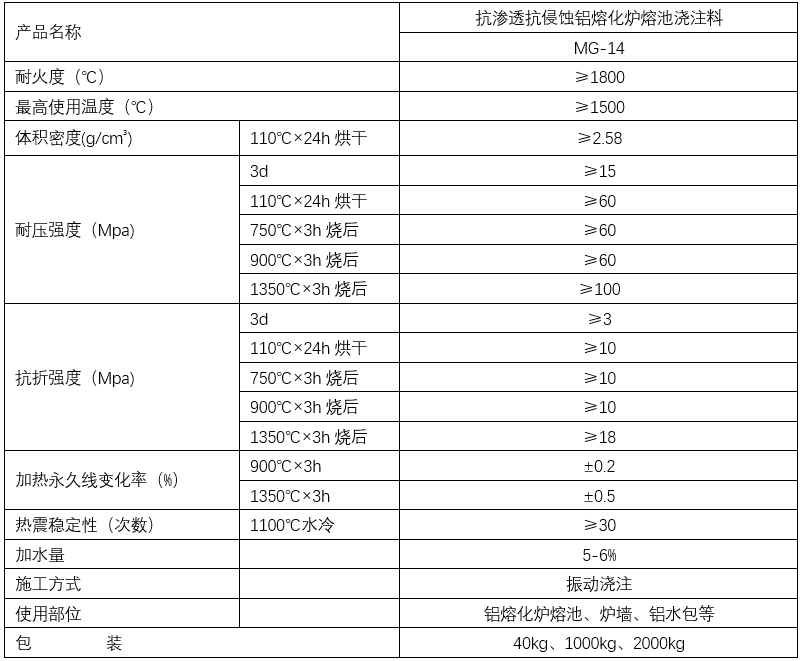

技術指標如下：
